СИБЕК Фаворит-Престиж (без электропривода) (380В) для правки литых дисков, размер ремонтируемых дисков 10-26

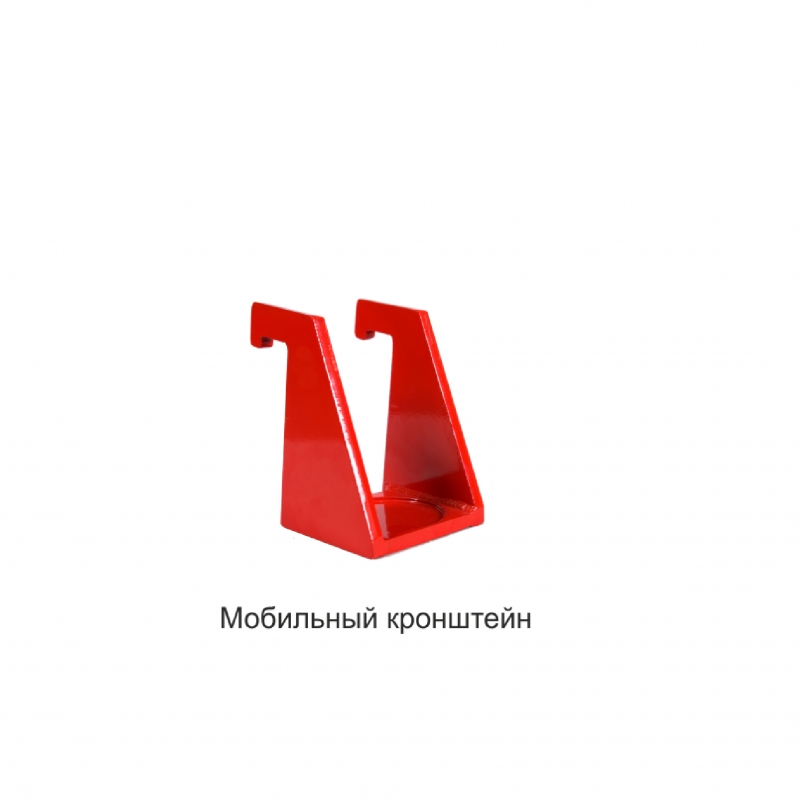

Стенд для правки дисков «Фаворит-Престиж» без электропривода в Астрахани предназначен для правки особо сложных повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки» и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до 12 тонн. Вал изготовлен из высоколегированной конструкционной стали с повышенной износостойкостью и прочностью. Стенд оснащен запатентованными специальными болтами для крепления дисков и усиленной планшайбой.

Обновленный стенд получил специальную конструкцию – мост с навесным оборудованием, устанавливаемый на место классических упоров. При этом на мост устанавливаются свои, специальные упоры, полностью замещающие старые и расширяющие возможности ремонта колесных дисков. Также на мост установлен винтовой упор, необходимый для правки сложных повреждений и повреждений типа «восьмерка», и специальный двухсторонний гидроцилиндр с захватом. Конструкция гидроцилиндра позволяет фиксировать его в любом положении и производить правку диска одной рукой, без удержания гидроцилиндра на весу.

Основные преимущества стенда:

• эргономичность, позволяющая сократить время ремонта и утомляемость оператора;
• множество аксессуаров и регулировок, позволяющих производить сложный ремонт;
• два гидроцилиндра, один из которых может фиксироваться в необходимом положении, позволяя работать «одной рукой», делая работу оператора безопасной;
• большое усилие в зоне правки;
• возможность правки больших дисков, диаметром до 26 дюймов.

Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-Престиж» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска.

Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик.

Управление рабочими гидроцилиндрами осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндры приводятся в действие давлением создаваемым масляным насосом.

Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода стенда для правки дисков «Фаворит-Престиж».

Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием.

Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии ремонта. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.

Технические характеристики СИБЕК Фаворит-Престиж (без электропривода) (380В)

Диаметр посадочной полки устанавливаемого диска, дюймов	10-26
Ширина устанавливаемого диска, дюймов, не более*	13
Напряжение питания, В	~220±10%, ~380±10%
Потребляемая мощность, кВт, не более	1,3
Рабочее давление в гидросистеме, кгс/кв.см	не менее 150
Максимальное выходное давление гидронасоса, кгс/см.кв.	250
Производительность гидронасоса, л/мин	1,35
Максимальное усилие, развиваемое рабочим цилиндром, Н	50000
Рабочий ход штока гидроцилиндра 1, мм	30
Рабочий ход штока гидроцилиндра 2, мм	65
Степень защиты оболочки,	IPX0
Наличие привода	Привод отсутствует
Наличие откидного кронштейна	+
Наличие токарного суппорта	-
Вес нетто,кг	267
Вес брутто, кг	300
Габаритные размеры min (ДхШхВ), мм**	615x1030x1880*
Габаритные размеры max (ДхШхВ), мм***	615x1195x1990**
Габаритные размеры в упаковке (ДхШхВ), мм, не более	700x1210x1555
* — в зависимости от вылета и внешней формы диска;
** – упоры не установлены
*** — упоры установлены в крайние положения
